Mode opératoire
🚨Avant de commencer, équipez-vous des EPI adéquats : chaussures de sécurité, lunettes et bouchons d'oreille (au minimum, veuillez consulter le document votre référent SSE pour plus d'informations).
1. Consigner votre pompe à vide
Identifier tous les points d'énergie liés à votre pompe (électrique, pneumatique, hydraulique, mécanique), puis procéder dans l'ordre à :
- Isolement des énergies (ex: ouvrir et verrouiller le sectionneur)
- Dissipation des énergies (ex : attendre que le pompe refroidisse, éliminer la pression résiduelle dans le circuit, etc.)
- Vérification l'absence d'énergie (ex: tester l'absence de tension avec un VAT).
- Signaler (ex : baliser votre zone de travail)

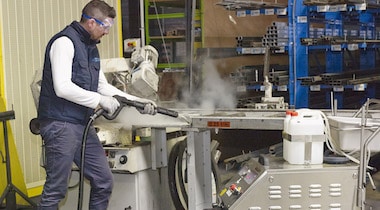

2. Nettoyer votre zone de travail
Afin de vous mettre en sécurité et éviter toute contamination de la graisse de votre pompe (notamment la graisse des roulements / palliers).
3. Démonter les carters de votre pompe
Pour accéder au flasque du corps de pompe quel que soit le fabricant, il vous faudra démonter un carter.
Nous vous recommandons de toujours travailler avec la vue éclatée de la pompe afin de faciliter votre travail.
4. Déposer le flasque du corps de pompe et retirer les palettes.
Attention, à ne pas endommager la bague à lèvre lorsque vous retirerez le flasque.
Procéder au contrôle de l'usure des palettes :
- Vérifier que la hauteur des palettes soit supérieure au minimum indiqué par la fabricant (Becker l'indique par exemple directement sur la pompe par une étiquette).
- Contrôler tout signe d'une usure anormale : Écaillage (fragmentation des bords), Usure diagonale, Creusement/cuvette (déformation concave de la surface)

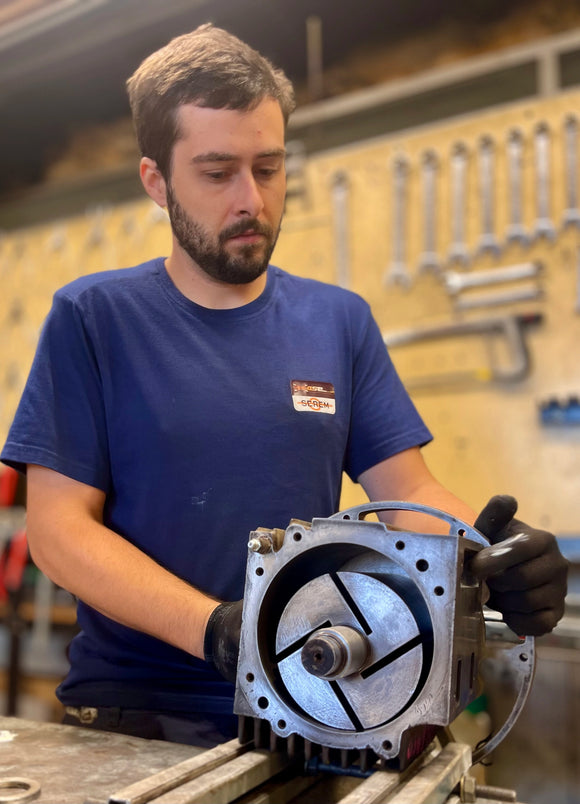

5. Nettoyer les surfaces fonctionnelles
- Soufflez avec de l'air comprimé les emplacements des palettes dans le rotor de votre pompe à vide.
- Nettoyez à l'aide de Scotch-Brite™ les protées de vos rotors et la surface de votre flasque. Attention : ne retirer que les dépôts et impuretés superficiels, pas d'usinage !). Astuce : Vous pouvez également vous aider de nettoyant freins si nécessaire.
- Vous pouvez utiliser du papier abrasif avec un grain fin 220 pour nettoyer les rainures du rotor où coulissent les palettes.
6. MONTEZ VOS PALETTES NEUVES
Cette opération n'est pas compliquée, mais il vous faut faire attention au sens de montage.

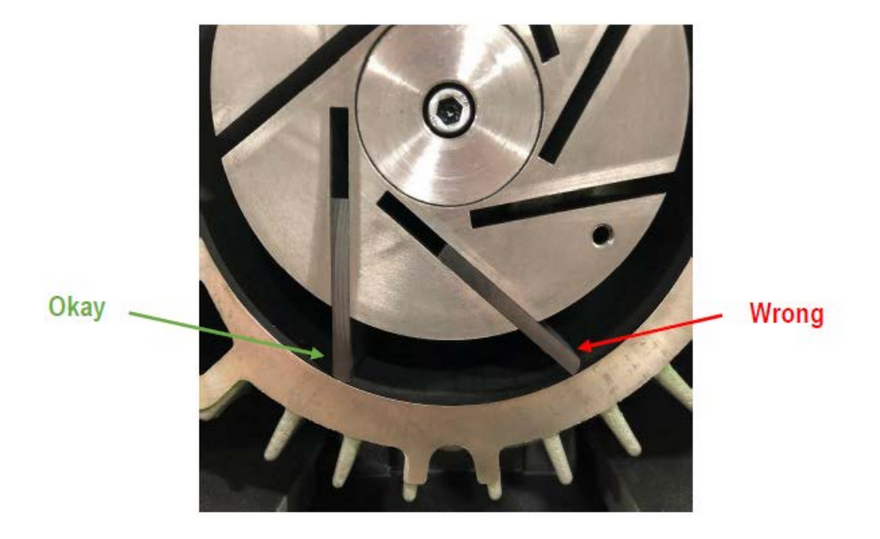

Le biseau des palettes doit épouser l'arrondi du stator suivant le sens de rotation de la pompe (voir la photo ci-contre).
7. Re-montez votre flasque
Remontage du flasque de la pompe :
- Positionnement des goupilles de guidage : Aligner les goupilles de guidage avec les trous de tolérance.
- ⚠️ ATTENTION - point critique : soigneusement vérifier la positionnement avant de serrer, si les goupilles ne sont pas correctement insérées, les composants internes peuvent entrer en contact et s'endommager.
- Fixation du flasque : Réinsérer toutes les vis du flasque et serrer selon le couple spécifié par le fabricant.
8. Graissez vos roulements
Sur la majorité des pompes industrielles, vous trouverez deux graisseurs afin de lubrifier les roulements. Ajouter la quantité de graisse préconisée par le fabricant (souvent 10 grammes).
⚠️ ATTENTION : il vous faut utiliser une graisse spéciale haute température (type kluber petamo gy 193 ou équivalent).
